FAG DKLFA40115-2RS 角接触球轴承单元

更新时间：2024.04.26

浏览量：100000

新型号：

旧型号：

品牌：FAG

类型：角接触球轴承单元

内径：40

外径：72

厚度：42

重量：

咨询热线0512-57922999 在线客服 在线客服

产品详情

凯诺销DKLFA40115-2RS，能为客户提样本图片，轴承DKLFA40115-2RS FAG品牌的角接触球轴承单元，需要此型号配合安装尺寸、重量、报价、尺寸参数40mm × 72mm × 42mm规格等资料请联系销售人员！咨询电话：0512-57922999/ 0512-57922000

角接触球轴承单元 DKLFA40115-2RS
双向，螺钉安装，两侧唇密封，带平端的法兰

组件

角接触球轴承单元 DKLFA40115-2RS, 双向，螺钉安装，两侧唇密封，带平端的法兰

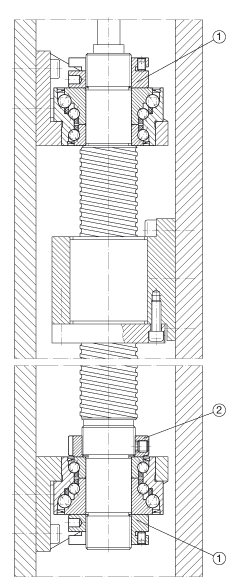

相邻结构设计

两侧丝杠支撑定位球轴承配置。
转过的圈数表示按 INA 建议的固定螺栓的位置(见表或下面的 "组件")。

40 mm

公差: -0,010

72 mm

公差: -0,013

42 mm

公差: -0,25

90 mm

B₁

23 mm

D₁

115 mm

d₁

58 mm

d₂

8,8 mm

d_{a max}

67 mm

d_{a min}

50 mm

94 mm

r_{1 min}

0,6 mm

r_min

0,3 mm

注意！
轴承必须是在主要承载方向 H 承受连续载荷。

1,5 kg

质量

C_a

43000 N

基本额定动载荷，轴向，←

C_0a

101000 N

基本额定静载荷，轴向， ←

C_a

73000 N

基本额定动载荷，轴向，主承载方向 H， →

C_0a

227000 N

基本额定静载荷，轴向，主承载方向 H， →

n_{G Fett}

1500 1/min

脂润滑时的极限转速

M_RL

1 Nm

轴承摩擦力矩

c_aL

1100 N/µm

轴向刚度 ←

c_aL

1700 N/µm

轴向刚度 →

c_kL

1000 Nm/mrad

倾斜刚度

M_m

4,23 kg x cm^2

旋转内圈的质量惯性矩

5 µm

轴向跳动
丝杠支撑轴承配置的轴向跳动基于内圈旋转。

8 x M6

数量 x 固定螺钉的尺寸，根据 DIN 912-10.9 标准
固定螺丝的拧紧力矩必须遵从制造厂商的数据。
螺丝不在供货范围。

AM40, ZMA40/62
